我们为您呈现的超低频高压发生器产品视频,旨在让您更直观地感受产品的各项功能和特点。请您抽出刻时间观看
产品参数
产品价格666/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质铝合金
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量6
产品颜色
质保时间三年
外形尺寸158
适用领域电力电气
质量认证9000
产品功率6
工作温度450
超低频高压发生器,【天正华意电气设备(福建省分公司)tianzh3611-83】位于平度市平安路2号,我们的市场面向全国各个地区,成功地为众多客户提供了产品和服务。我们的成功案例遍布各行各业,充分证明了我们在超低频高压发生器领域的专业实力。联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号
超低频高压发生器根据试验标准,对电力变压器及电压互感器感应试验电压大致2-3倍工作相电压考虑。变压器刚出产时,没有经过恶劣环境长时间的考验,外施其额定电压和频率的电源作试验,绕组匝间、层间和段间的电压不足以达到电介质缺陷处的击穿电压难以造成这些绝缘缺陷处的放电和击穿,这种存在绝缘故障隐患的变压器与绝缘性能良好的同类变压器的空载电流和空载功耗没有太大的差别,故而难以发现这些隐患;而感应耐压试验给变压器施加2倍额定电压以上的电压,可以在纵绝缘缺陷处建立更高更集中的场强,绕组匝间、层间和段间的电压达到并超过电介质缺陷处的击穿电压;感应耐压试验给变压器施加频率在2倍的额定频率以上,较高的频率又可以大大降低固体电介质的击穿电压,使得绝缘缺陷更容易被击穿;感应耐压试验所规定的外施电压的作用时间亦可保证绝缘缺陷的击穿;故感应耐压试验可以可靠地检测出变压器纵绝缘性能的好坏。众所周知,变压器在额定频率,额定电压下,铁芯接近饱和,若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压,则空载励磁电流会急剧增加,达到不可允许的程度,从感应电势的关系式可以看出,为了施加大于额定电压的试验电压,而又不使铁芯饱和,可采用增加电源频率的办法,必须用大于倍频电源发生器,电流不超过空载额定电流的50%(电压在2倍800V)。本套升压装置采用专用的数子DSP处理芯片,输出标准的SPWM 150HZ,电压输出部分采用第五代IPM。与传统的三倍频比,去除了调压器、3台合成频率的变压器,重量轻,体积小,输出电流大。电流设定可以从1A~50A任意设定,如需要大电流输出可以更换IPM电流可以到100A。注意:小分辨率为0.1Hz的步进变化,不仅可用于PT的感应耐压试验,还能用于其它需要使用变频电源的场合。

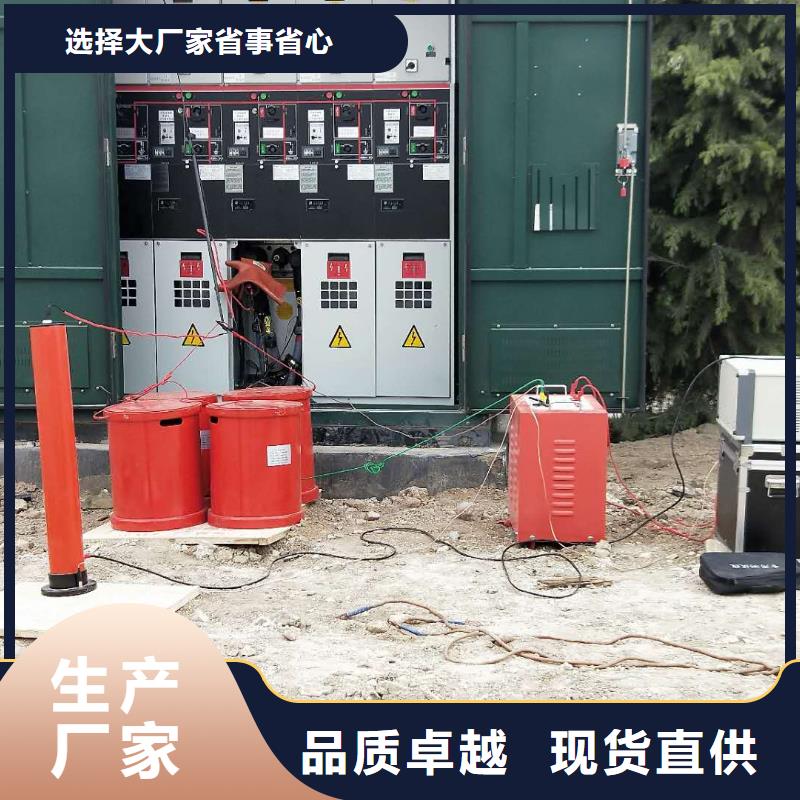

超低频高压发生器 自动升压自检成功后,仪器自动进入升压状态。仪器将用若干个周期的时间将电压升至设定值。在升压过程中,按停机键,仪器将切断电压输出,回到开始画面。当升压值接近设定值时出现图6图6此时按“上下”键,微调电压,按“确定”键,出现图7,仪器开始计时,计时结束后自动打印试验报告。回到开始画面,放电结束后关机再开始下一次测量。图7★另外还有两种非正常停机:过压保护停机、过流保护停机。停机后出现相应的提示界面,放电结束后,再调整限制电压值或限制电流值,再开始下次测量。七、电缆的超低频耐压试验方法1、将与试品相连的电器设备全部脱离试品电缆。2、采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验,记录试验值。3、试验电压峰值:Umax=3Uo,其中Uo为电缆导体对地或金属屏蔽之间的额定工作电压。例如:额定电压为10KV电缆,单相额定电压 Uo:Uo=10/√3kV所以试验电压峰值为:Umax=3Uo=3×10/√3kV=√3×10kV=17.32kV4、试验时间:3分钟。5、可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时,可将试品电缆三相线芯并联后,同时进行耐压试验。6、用随机附带的专用柔性连接电缆将试验设备与试品电缆按图8所示的方法相连接。合上电源,设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值,然后开始升压试验。升压过程应密切监视高压回路,监听试品电缆是否有异常响声。升至试验电压时,即开始记录试验时间并读取试验电压值。

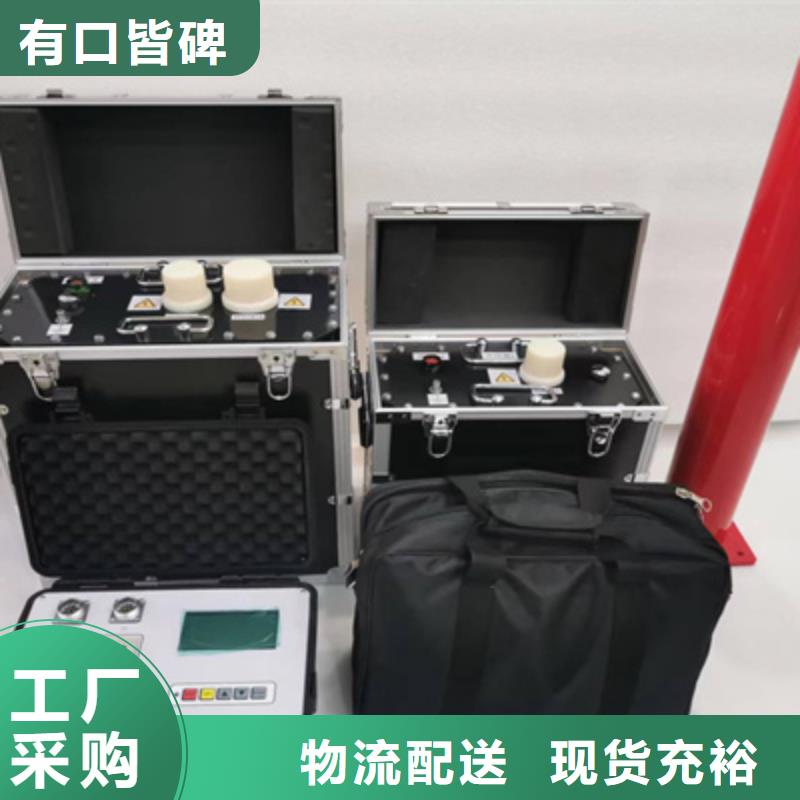

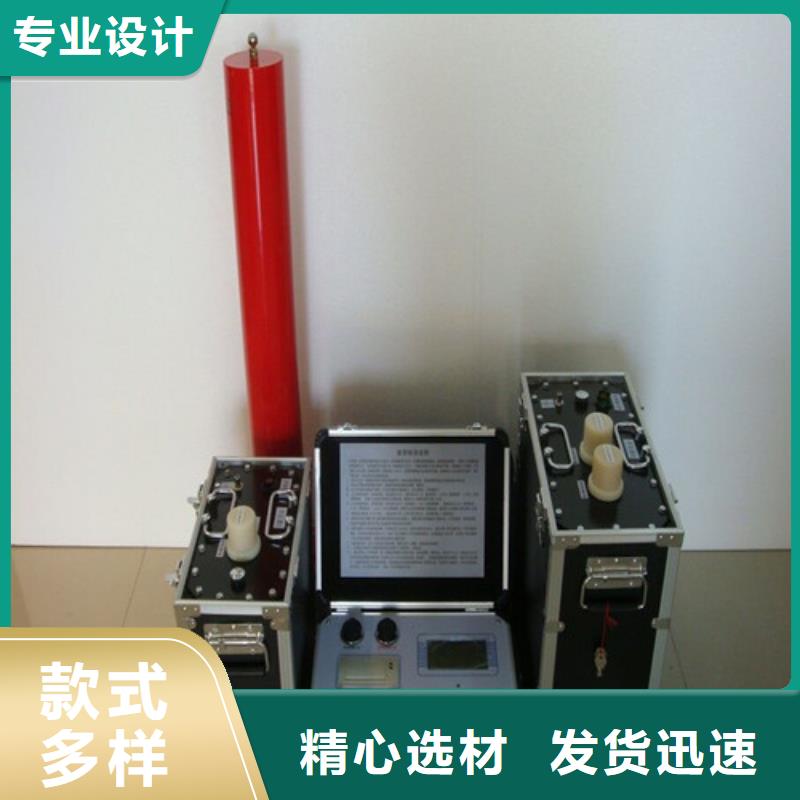

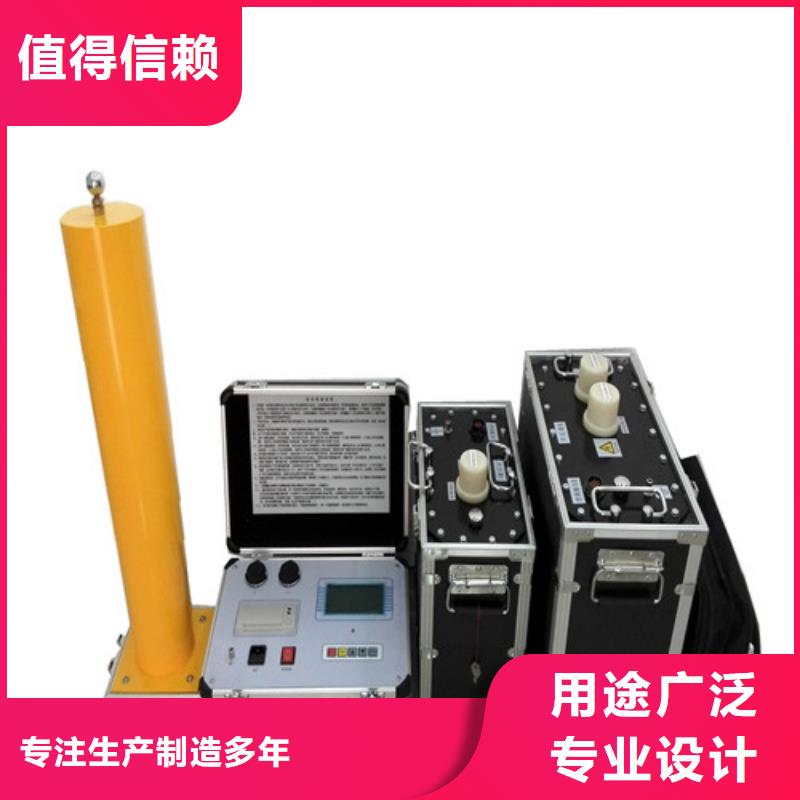

超低频高压发生器 0.1Hz超低频高压发生器一、超低频系列产品及选用 1、80KV超低频 表1型号 额定电压带载能力电源保险管重量用途80KV 超低频 80kV(峰值)0.1Hz,≤0.5μF 25A控制器:6kg升压体I:39kg升压体II:59kg用于35KV及以下电缆、发电机0.05Hz,≤1.0μF0.02Hz,≤2.5μF0.01Hz,≤5.0μF根据被试对象选择适当规格的产品。使用时,试品电容量不得超过仪器的额定容量。试品电容量过小,会影响输出波形。若小于0.05μF,仪器将不能正常输出。可并联0.05 μF的电容辅助输出。下面是一些设备的电容量,供用户参考。不同发电机的单相对地电容量表2火 电水电发电机容量(MW)交联聚乙烯绝缘单芯电力电缆的电容量(μF/km) 试品电流的估算方法:计算公式: I=2πfCU二、超低频绝缘耐压试验原理超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道,在对大型发电机、电缆等试品进行工频耐压试验时,由于它们的绝缘层呈现较大的电容量,所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备,不但笨重,造价高,而且使用十分不便。为了解决这一矛盾,电力部门采用了降低试验频率,从而降低了试验电源的容量。从国内 外多年的理论和实践证明,用0.1Hz超低频耐压试验替代工频耐压试验,不但能有同样的等效性,而且设备的体积大为缩小,重量大为减轻 ,理论上容量约为工频的五百分之一。试验程序大大地减化,与工频试验相比优越性更多。这就是为什么发达普遍采用这一方法的原因。我国电力部已委托武汉高压研究所起草了《35kV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法》行业标准。我国正在推广这一方法,本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。
